Instalacija uređaja

Sadržaj kutije​

  • Enpulse Metering Box
  • 1 ili 3 strujna kliješta (ovisi imate li jednu fazu ili tri faze)
  • Višežilni kabel za mjerenje napona i napajanje uređaja

Upute za instalaciju​

Važna napomena

Instalaciju treba provesti certificirani elektroinstalater! Green Energy Pal d.o.o. (dalje: GEP) ne odgovara za greške nastale zbog nestručne instalacije. S povjerenjem kontaktirajte GEP da Vam preporučimo pouzdane certificirane elektroinstalatere.

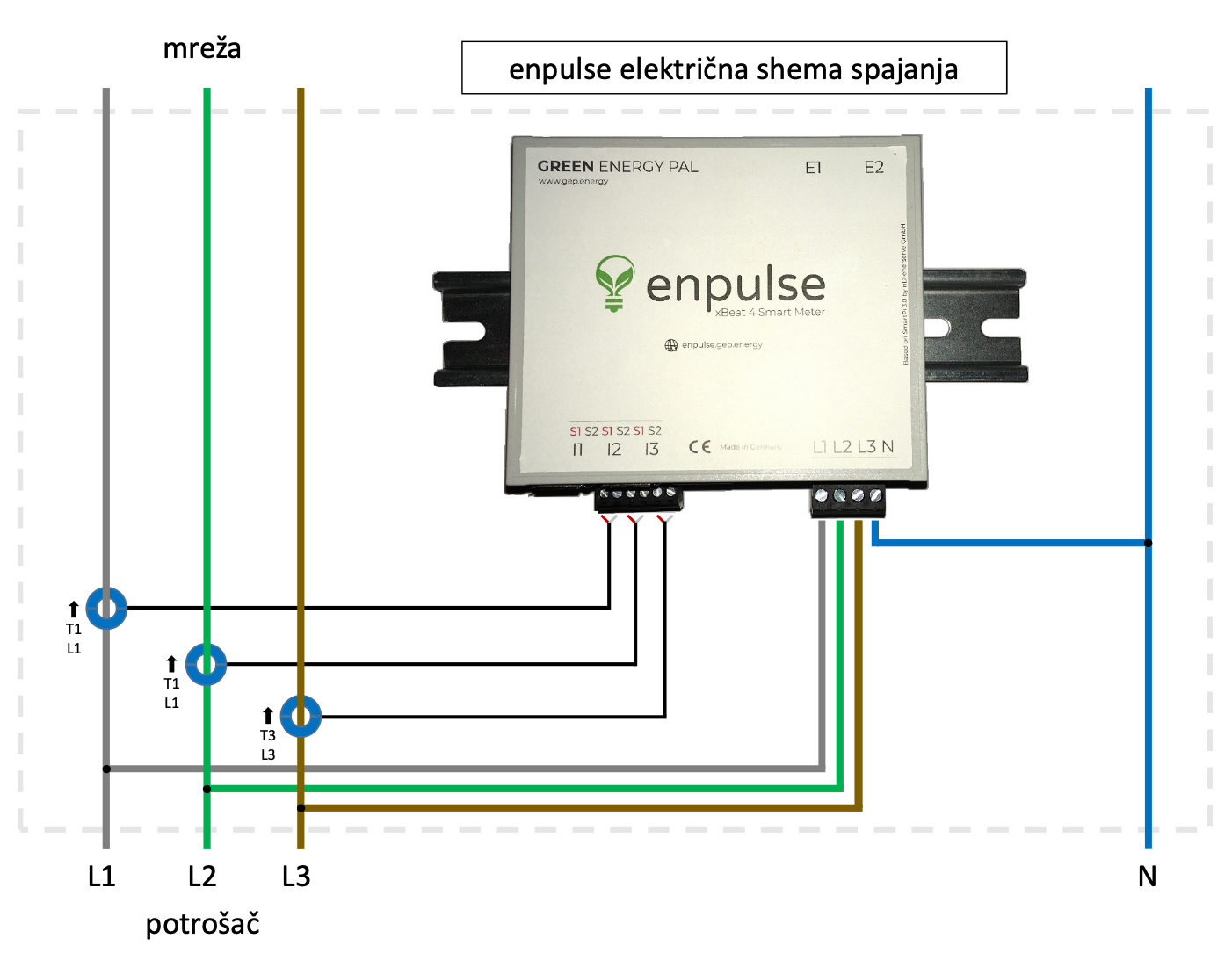

Shema spajanja​

Shema spajanja

Upute​

  • Prije bilo kakve instalacije treba isključiti struju. Pokušaj instalacije uređaja dok je razvodni ormar pod naponom radi se isključivo na vlastitu odgovornost i GEP ne odgovara za bilo kakve posljedice.
  • Mjerenje struje na svakoj fazi treba biti popraćeno mjerenjem napona na istoj toj fazi. To znači da ako strujna kliješta spajate npr. na fazu 1, napon koji se uzima s te faze također mora biti na fazi 1. Služite se oznakama na Enpulse Metering Box-u (gledano odozgo): Oznake S1 S2, označavaju dvije žice za mjerenje struje (I1) na fazi 1. Oznaka L1 označava žicu za mjerenje napona.
  • Postavljanje strujnih kliješta oko glavnog električnog voda (ponovite postupak za svaku fazu):
    • Iz Enpulse Metering Box-a nježno izvadite konektor s rednim stezaljkama za mjerenje struje (to je onaj konektor koji ima 6 rednih stezaljki)
    • Otvorite strujna kliješta laganim pomicanjem sigurnosnog zatvarača
    • VAŽNO! Obuhvatite glavni električni vod strujnim kliještima tako da je strana sa YHDC logom i više teksta okrenuta od vaših instalacija, prema ODSu. (dakle strana koja ima manje teksta treba biti prema vašim potrošačima)
    • Zatvorite strujna kliješta, tako da je obuhvaćeni vod u sredini. Ako ste dobro zatvorili strujna kliješta, čut ćete “klik“ nakon zatvaranja
    • Zašarafite redne stezaljke na Enpulse konektoru za struje (oznaka I1 I2 I3). Ako npr. spajate fazu 1, onda crvena žica ide u najljeviji od 6 utora, a bijela žica ide u drugi s lijeva od 6 utora. Zadnja žica (protušumni oklop) se ne spaja te možete odrezati vrh koji viri. Da ste dobro spojili žice možete provjeriti tako da pogledate slova S1 S2. Crvena žica treba biti na poziciji crvene oznake S1.
  • Postavljanje naponskih izvoda za mjerenje napona i napajanje Enpulse Metering Box-a (ponovite postupak za svaku fazu i za nulu):
    • Iz Enpulse Metering Box-a nježno izvadite konektor s rednim stezaljkama za mjerenje napona (to je onaj konektor koji ima 4 redne stezaljke)
    • Spojite jedan kraj žice na rednu stezaljku, pazeći u koji utor ju stavljate. Ako npr. spajate fazu 1, onda žica treba ići u najljeviji utor. Iznad tog utora stoji natpis L1 (ako gledate Enpulse Metering Box odozgo)
    • Spojite drugi kraj žice na napon
    • Ponovite postupak za sve 3 faze te za nulu
  • Konačno postavljanje Enpulse Metering Box-a i spajanje konektora
    • postavite Enpulse Metering Box na željenu lokaciju
    • uvjerite se da je aktivan Wi-Fi na koji će se Enpulse Metering Box spojiti
    • spojite strujni konektor u Enpulse Metering Box (6 rednih stezaljki)
    • Spojite naponski konektor Enpulse Metering Box-a (4 redne stezaljke)
    • Sada kada je sve spojeno i kad ste se odmaknuli, možete uključiti struju u razvodnom ormaru
    • provjerite rade li lampice na Enpulse Metering Box uređaju
